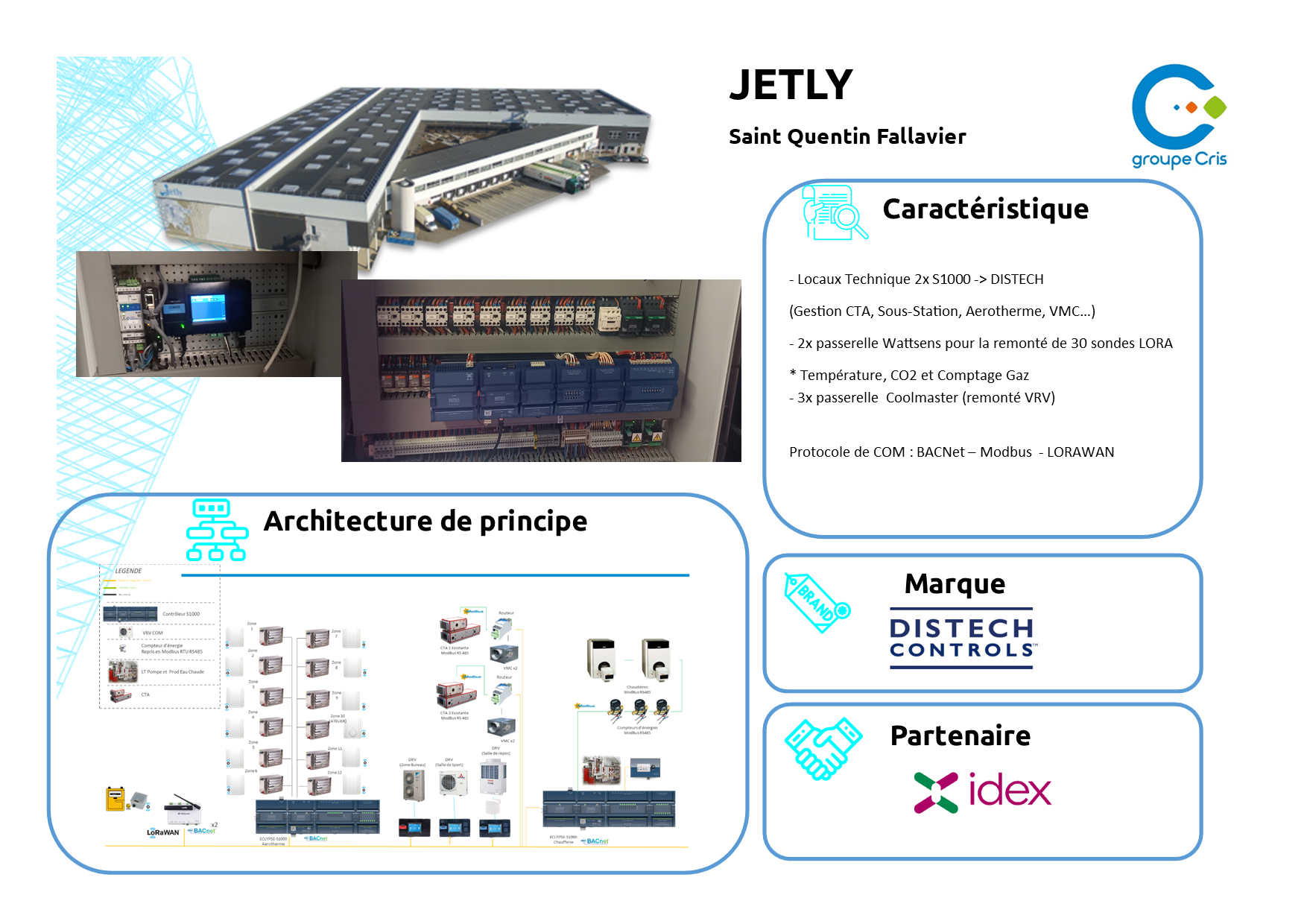

- Locaux Technique 2x S1000 -> DISTECH

(Gestion CTA, Sous-Station, Aerotherme, VMC…)

- 2x passerelle Wattsens pour la remonté de 30 sondes LORA

* Température, CO2 et Comptage Gaz
- 3x passerelle  Coolmaster (remonté VRV)

Protocole de COM : BACNet – Modbus  - LORAWAN

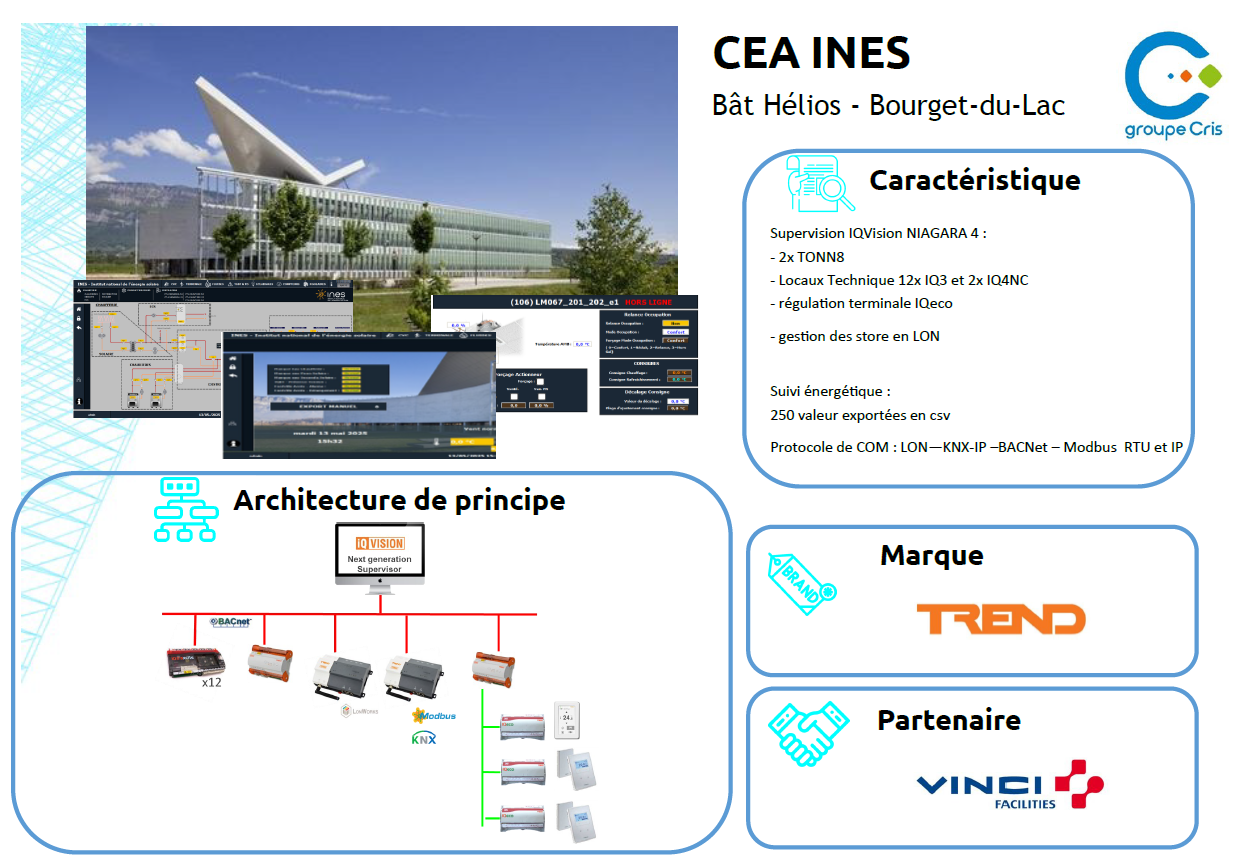

Supervision IQVision NIAGARA 4 :
- 2x TONN8
- Locaux Technique 12x IQ3 et 2x IQ4NC
- régulation terminale IQeco

- gestion des store en LON

Suivi énergétique :
250 valeur exportées en csv

Protocole de COM : LON—KNX-IP –BACNet – Modbus  RTU et IP

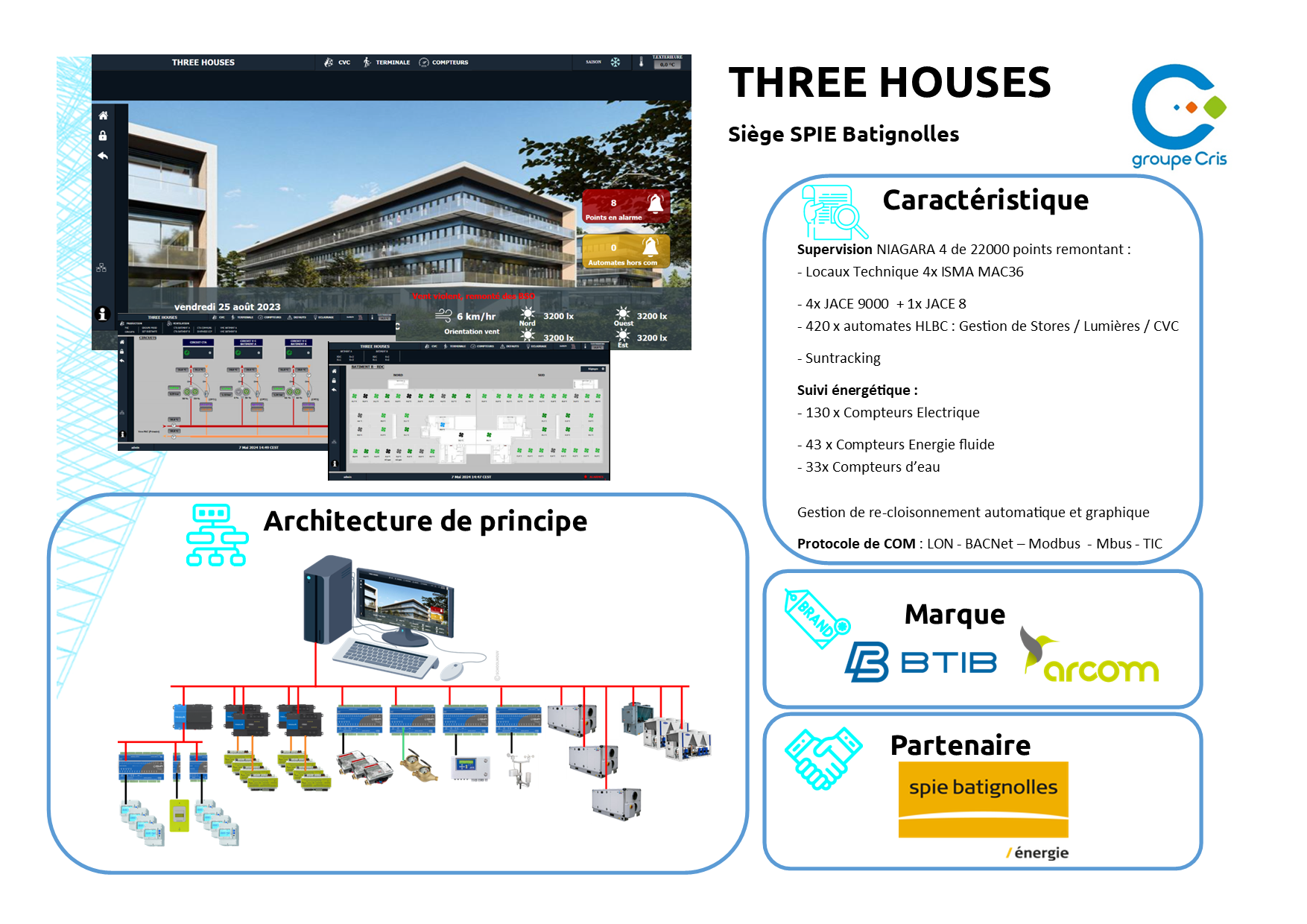

Supervision NIAGARA 4 de 22000 points remontant :
- Locaux Technique 4x ISMA MAC36

- 4x JACE 9000  + 1x JACE 8
- 420 x automates HLBC : Gestion de Stores / Lumières / CVC

- Suntracking

Suivi énergétique :
- 130 x Compteurs Electrique

- 43 x Compteurs Energie fluide
- 33x Compteurs d’eau

Gestion de re-cloisonnement automatique et graphique

Protocole de COM : LON - BACNet – Modbus  - Mbus - TIC

Supervision Centraline ARENA NX (NIAGARA 4) :
- Locaux Technique : 19x EAGLEHAWK
- 100x automates TDC: VC, gestion des lumières DALI et multi capteur .

- 1x HAWK8000 -> Centraline

- Modules d’entrées/sortes ISMA pour récupération point réparti dans l’ensemble de l’usine

Protocoles de COM : LON –DALI—BACNet – Modbus  - Mbus

Migration de la supervision TREND 963 vers IQVISION :

• Toutes génération d’automate TREND cohabitent:                     IQ2/IQ3/IQ4 /IQL
• Retransmission des alarmes par mail et SMS
• Gestion de l’éclairage du bâtiment (intérieur / Extérieur)
• Gestion de la récupération de chaleur pour alimentation ECS + surfaceuse et réseau chaud (avec complément chaudière GAZ)
• Protocoles de communication en places :

BACnet TCP/IP, Modbus TCP/IP, Modbus RTU, M-Bus.

Bâtiment OHM :

Automate AS-P en LT production : PAC en Modbus, 4 départs constants —2 CTA en Modbus — 45 UTA en KNX remontées via passerelles Spacelink

Bâtiment Carnot :

1 AS-P en LT production  : cascade chaudières, PAC en Modbus,  3 départs constants , 3 CTA en Modbus  - 37 UTA en KNX .

6 MP-C gèrent les ateliers de formation. Pour chaque atelier : Caisson d’insufflation et aérothermes assurent l’ambiance,  asservis au destractificateur et à l’extracteur.

Points de défaut électriques sur modules Modbus

Protocole de COM : BACNet – KNX—Modbus

Supervision IQVISION NIAGARA 4 de 7500 points remontant :
- Locaux Technique 4x IQ4 TREND
- 137 x automates IQecoTREND :

Þ Gestion de 198 zones

Þ Gestion de Stores

Suivi énergétique :
48 Compteurs Electrique
18 compteurs d’eau

Gestion de re-cloisonnement automatique et graphique

Protocole de COM : TREND –BACNet – Modbus

Un concentré de technologie :
- 3 locaux techniques pour la production d’eau chaude,d’eau glacée et le traitement d’air.
- distribution via système change/over par étage et par facade
- 380 unités terminales TDC assurent le confort des occupant, l’éclairage et les stores
- Solution Active Framework pour le sun tracking et la gestion des ombres portées
- Supervision IQViSION Niagara

Supervision IQVision de 15000 points
- 10x TONN8 NIAGARA avec solution Active
- Locaux Technique 3x IQ4 TREND
- Régulations multi métier avec: 150 automates TDC TREND : bi-boucle V6V, lumières DALI et multi capteur avec applicatif smartphone Bluetooth
- 100 contrôleurs de store WAREMA
- Suivi énergétique
- Gestion de re-cloisonnement automatique et graphique via solution Active (Btib)
- Gestion de l’azimut du soleil et des ombres portées (WAREMA)
- Protocole de COM : LON –DALI - BACNet – Mbus – Modbus – TIC
